Линейка особо прочных кранов Habonim с металлическими седлами предназначена для работы в самых сложных промышленных условиях, когда неполадки крана способны нарушить работоспособность, снизить рентабельность и поставить под угрозу безопасность системы.
Обладая тщательно проработанной конструкцией, кран с металлическими седлами Habonim способен выдерживать самые жесткие условия эксплуатации, включая предельно высокую температуру, высокое давление и абразивную среду.
Обладая тщательно проработанной конструкцией, кран с металлическими седлами Habonim способен выдерживать самые жесткие условия эксплуатации, включая предельно высокую температуру, высокое давление и абразивную среду.

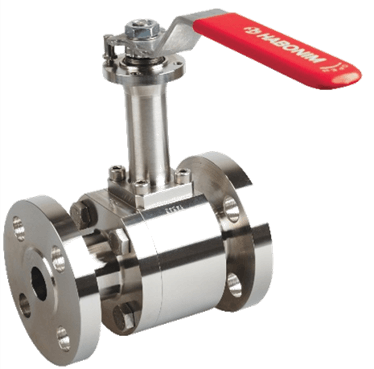

Шаровой кран с металлическими седлами
Скурпулезный выбор материалов для всех частей крана, разработка специальных способов обработки поверхностей (включая твердые покрытия), всесторонний анализ механической прочности и теплового расширения гарантируют, что линейка Habonim MTM - лучший выбор для применения в максимально жестких условиях.
Изделия, предназначенные для работы в низкотемпературном диапазоне от -60°C (-76°F) до 400°C (752°F) подвергаются уникальной поверхностной обработке Habonim - LTPN (низкотемпературная плазменная нитроцементация). LTPN является экономичной системой упрочнения аустенитной нержавеющей стали, позволяющей получить упрочненный слой с минимальной толщиной свыше 40 мкм и твердостью втрое (>68HRC) выше естественной твердости основного металла.
Для изделий, предназначеных для работы при более высоких температурах от 400°C (752°F) до 538°C (1000°F), Habonim использует различные технологии высокоскоростного напыления (HVOF) карбидов хрома и вольфрама.
Работающие под давлением детали кранов, предназначенных для эксплуатации при температурах от 538°C (1000°F) до 650°C (1200°F), Habonim изготавливает из соответствующего требованиям ASME B16.34 кованого прутка.
Для изделий, предназначенных для работы в высокоабразивной среде в целлюлозно-бумажной промышленности, Habonim использует твердое стеллитовое покрытие толщиной 1,5 мм. Каждое покрытие разрабатывается с учетом конкретных условий заказчика и позволяет добиться исключительно высокой стойкости к абразивному износу и коррозии в течение всего срока службы. Каждый узел «шар-седло» подвергается прецизионной механической обработке с последующей пригонкой для идеального контакта. Готовый кран характеризуется высокой повторяемостью параметров герметизации (кат. B – подтверждена заводскими испытаниями), низким моментом и плавной работой при различных температурах и давлениях.
Для изготовления корпуса и фланцев крана Habonim применяет отливки, соответствующие требованиям ASME B16.34.
Стандарты соответствия
|
Сертификат изготовителя |
ISO 9001:2015 |
Системы менеджмента качества |
|
Конструкция и испытания кранов |
ASME B16.34 :2013, ISO17292 :2004, API 6D / ISO14313 :2007 |
Конструкция крана |
|
ANSI B1.20.1:2013 |
NPT - Стандартная трубная коническая резьба (США) |
|
|
ISO 7-1:2007, JIS B0203:1999 |
BSPT - Стандартная трубная коническая резьба (Великобритания) |
|
|
DIN3852:2014 |
BSPP - Стандартная трубная цилиндрическая резьба (Великобритания) |
|
|
ANSI B16.11:2016, EN 12760:2016 |
Приварные фланцы с впадиной под сварку |
|
|
ASME B16.25-2017,EN12627:1999 |
Фланцы для стыковой сварки (приложение 5, 10, 40, 80) |
|
|
ASME B16.5:2017, EN 1092 -1:1997 |
Размеры фланцев |
|
|
ASME B16.10:2017, EN 558:2017 |
Межфланцевые расстояния |
|
|
NACE MR-0175:2015 /ISO 15156 -1:2015 |
Материалы для использования в нефтегазодобыче в условиях содержания H2S |
|
|
NACE MR0103/ISO 17945:2015 |
Металлические материалы устойчивые к сероводородному растрескиванию под напряжением в коррозионной среде нефтеперерабатывающих предприятий |
|
|
EN 12266-1, API 598, ANSI FCI 70-2 :2013 |
Испытание металлических кранов – гидроиспытания, порядок испытаний и критерии приемки |
|
|
API 607:2016, ISO 10497:2010 |
Испытание кранов - Требования к типовым испытаниям на огнестойкость |
|
|
ISO 15848-1:2015 |
Краны промышленного исполнения - процедуры измерения, испытания и оценки качества в отношении неконтролируемых выбросов |
|
|
Сертификация |
PED 2014/68/EU Module H |
Директива ЕС на оборудование, работающее под давлением |
|
ATEX 2014/34/EU |
Оборудование и системы защиты, предназначенные для эксплуатации в потенциально взрывоопасной среде (дополнительно только для устройств с электроприводом) |
|
|
IEC 61508-2/3:2010 SIL2/3 |
Уровень полноты безопасности - Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (дополнительно только для устройств с электроприводом) |
|
|
Документация |
EN 10204:2004 2.2/3.1/3.2 |
Изделия металлические - типы актов приемочного контроля |
Metal seated valves - Краны с металлическими седлами
|
Основная конструкция |
|
|
Диапазон температур |
от -60 °C до +400 °C (от -76 °F до +752 °F) |
|
Поверхностная обработка |
LTPN |
|
Материалы |
Нержавеющая сталь A351 CF8M/CF3M, A479 316/316L, углеродистая сталь A216 WCB, A105, A350 LF2 |
|
Конструкция T |
|
|
Диапазон температур |
От -60 °C до +538 °C (от -76 °F до +1000 °F) |
|
Покрытие |
HVOF Cr3C2 (карбид хрома), HVOF WC-Co (карбид вольфрама) и стеллит |
|
Материалы |
Нержавеющая сталь A351 CF8M/CF3M, A479 316/316L, углеродистая сталь A216 WCB, A105, A350 LF2 |
|
Конструкция T |
|
|
Диапазон температур |
От -60 °C до +650 °C (от -76 °F до +1200 °F) |
|
Покрытие |
HVOF Cr3C2 (карбид хрома) |
|
Материалы |
Нержавеющая сталь A479 321/321H, A182 F22 |
|
Привод |
Рычажный или редукторный привод, пневматический или электрический привод |
Серии продукции
|
Серия Z47 / Z47T |
Стандартные и полнопроходные |
|
Диапазон размеров |
1 /4”- 2" (DN8 - DN50) |
|
Диапазон давления |
ANSI класс 600 | вакуум от 10-6 торр до 103 бар (1490 фунтов на кв. дюйм) |
|
Диапазон размеров |
21/2”- 8" (DN65 - DN200) |
|
Диапазон давления |
ANSI класс 600 | вакуум от 10-6 торр до 70 бар (1015 фунтов на кв. дюйм) |
|
Соединения |
Резьбовые, сварные, фланцевые |
|
Серия Z73 / Z73T |
Полнопроходные |
|
Диапазон размеров |
1 /2”- 8” (DN15 - DN200) |
|
Диапазон давления |
ANSI класс 150 | вакуум от 10-6 торр до 20 бар (290 фунтов на кв. дюйм) |
|
Соединения |
Фланцевые |
|
Серия Z74 / Z74T |
Полнопроходные |
|
Диапазон размеров |
1 /2”- 8” (DN15 - DN200) |
|
Диапазон давления |
ANSI класс 300 | вакуум от 10-6 торр до 50 бар (725 фунтов на кв. дюйм) |
|
Соединения |
Фланцевые |
|
Серия Z78 / Z78T |
Полнопроходные |
|
Диапазон размеров |
1 /2”- 2” (DN15 - DN50) |
|
Диапазон давления |
DIN PN40 | вакуум от 10-6 торр до 40 бар (580 фунтов на кв. дюйм) |
|
Соединения |
Фланцевые |
|
Серия Z77 / Z77T |
Полнопроходные |
|
Диапазон размеров |
3”- 8” (DN80 - DN200) |
|
Диапазон давления |
DIN PN16 | вакуум от 10-6 торр до 16 бар (230 фунтов на кв. дюйм) |
|
Соединения |
Фланцевые |
|
Серия Z28 / Z28T |
Стандартные и полнопроходные |
|
Диапазон размеров |
1 /4”- 6” (DN8 - DN150) |
|
Диапазон давления |
ANSI класс 2500 (толщина стенки) | вакуум от 10 -6 торр до 414 бар (6000 фунтов на кв. дюйм) |
Конструктивные особенности крана для температуры до 400 °C / 752 °F
|
ISO 5211 top pad |
Верхняя площадка ISO 5211 |
|
Encapsulated body seals |
Герметичные уплотнения корпуса |
|
Live loaded ball/seats set |
Узел шара/седел для работы в условиях динамической нагрузки |
|
Extended ends for welding in-line |
Удлиненные фланцы для приваривания к трубопроводу |
|
Mate lapped metal ball and seats |
Притертые металлический шар и седла |
|
flow direction plate |
Указатель направления потока |
|
Variety of surface treatments and coatings to withstandcorrosion and wear |
Различные виды поверхностной обработки и покрытий для обеспечения стойкости к коррозии и абразивному износу |
|
Unique downstream seat seal design eliminates in-line leak |
Уникальная конструкция уплотнения седла выпускной стороны исключает утечки в проточной части |
|
Metal follower ensures valve stem aligned rotation |
Металлический копир обеспечивает точное вращение шпинделя крана |
|
Корпус
Узел шара и металлических седел
|
Шпиндель
Минимальное тепловое расширение
Лабиринтная конструкция с выступами и пазами
|
Конструктивные особенности крана серии Т для температуры до 538 °C / 1000 °F
|
ISO 5211 top pad |
Верхняя площадка ISO 5211 |
|
Upper metal bearing |
Верхний металлический подшипник |
|
Inconel 718 thrust bearings |
Упорные подшипники из инконель 718 |
|
Encapsulated body and bonnet seal |
Герметичное уплотнение корпуса и крышки |
|
Lower metal bearing |
Нижний металлический подшипник |
|
Solid extended bonnet |
Цельная удлиненная крышка |
|
one size up 'blow-out' proof extended stem |
Стандартная противовыбросовая удлиненная конструкция шпинделя |
|
Live loaded stem seal |
Уплотнение для работы в условиях динамической нагрузки |
|
Корпус
Узел шара и металлических седел
Уплотнения корпуса
Крышка
|
Шпиндель
Уплотнение шпинделя
|
Конструктивные особенности крана серии Т для температуры до 650 °C / 1200 °F
|
ISO 5211 top pad |
Верхняя площадка ISO 5211 |
|
Mate lapped metal ball and seats |
Притертые металлический шар и седла |
|
Robust valve construction |
Надежная конструкция крана |
|
Oversized rigid seat |
Жесткое седло увеличенного размера |
|
Rigid one piece stem extension |
Цельный жесткий удлинитель шпинделя |
|
Inconel 718 thrust bearings |
Упорные подшипники из инконель 718 |
|
Корпус
Шпиндель
|
Узел шара и металлических седел
|
