Краны двойного предохранения Habonim имеют оптимальную конструкцию и обеспечивают надежную изоляцию в критических ситуациях при использовании в качестве крана аварийного отключения.
Система двойного предохранения представляет собой два запорных клапана и один стравливающий клапан, объединённые в единую конструкцию.
Особенности изделия обеспечивают минимальное количество точек потенциальных протечек в местах технологического соединения и сокращают наружные габаритные размеры и вес за счёт объединения клапанов, труб и фитингов в одну компактную конструкцию.
Краткие технические характеристики
|
Диапазон размеров |
1 /4" - 8" (DN8 - DN200) |
|
Конструкция |
Монолитная конструкция корпуса (SBC) с уменьшенным количеством уплотнений корпуса |
|
Диапазон давления |
ANSI класс от 150 до 2500 |
|
Диапазон температур |
от -200 °C до +260 °C (от -328 °F до 500 °F) |
|
Материалы |
Углеродистая сталь, нержавеющая сталь, сплав C22, дуплекс, супердуплекс, 254SMO и т. п. |
|
Фланцевые соединения |
Резьбовые, сварные, фланцевые и т. п. |
|
Привод |
Ручной, автоматический и групповой привод |
|
Сертификат изготовителя |
ISO 9001:2015 |
Системы менеджмента качества |
|
Конструкция и испытания кранов |
ASME B16.34 :2013,ISO17292 :2004 |
Конструкция крана |
|
API 6D / ISO14313 :2007 |
||
|
ASME B16.5:2017, EN 1092 -1:1997 |
Размеры фланцев |
|
|
ASME B16.10:2017, EN 558:2017 |
Межфланцевые расстояния |
|
|
NACE MR-0175:2015/ISO 15156 -1:2015 |
Материалы для использования в нефтегазодобыче в условиях содержания H2S |
|
|
NACE MR0103/ISO 17945:2015 |
Металлические материалы устойчивые к сероводородному растрескиванию под напряжением в коррозионной среде нефтеперерабатывающих предприятий |
|
|
EN 12266-1:2012, API 598:2016 |
Испытание металлических кранов – гидроиспытания, порядок испытаний и критерии приемки |
|
|
API 607:2016, ISO 10497:2010 |
Испытание кранов - Требования к типовым испытаниям на огнестойкость |
|
|
ISO 15848-1:2015 |
Краны промышленного исполнения - процедуры измерения, испытания и оценки качества в отношении неконтролируемых выбросов |
|
|
Сертификация |
PED 2014/68/EU Module H |
Директива ЕС на оборудование, работающее под давлением |
|
ATEX 2014/34/EU |
Оборудование и системы защиты, предназначенные для эксплуатации в потенциально взрывоопасной среде (дополнительно только для устройств с электроприводом) |
|
|
IEC 61508-2/3:2010 SIL2/3 |
Уровень полноты безопасности - Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (дополнительно только для устройств с электроприводом) |
|
|
Документация |
EN 10204:2004 2.2/3.1/3.2 |
Изделия металлические - типы актов приемочного контроля |
|
Стандартная серия |
|
|
47X/47W |
Стандартные и полнопроходные |
|
Диапазон размеров |
1 /4"-2" (DN8-DN50) |
|
Диапазон давления |
ANSI класс 900 |
|
Диапазон размеров |
21/2" (DN65) |
|
Диапазон давления |
ANSI класс 600 |
|
Фланцевые соединения |
Резьбовые, сварные, фланцевые |
|
73X/73W |
Полнопроходные |
|
Диапазон размеров |
11/2"-8" (DN32-DN200) |
|
Диапазон давления |
ANSI класс 150 |
|
Фланцевые соединения |
Фланцевые ANSI |
|
74X/74W |
Полнопроходные |
|
Диапазон размеров |
11/2"-8" (DN32-DN200) |
|
Диапазон давления |
ANSI класс 300 |
|
Фланцевые соединения |
Фланцевые ANSI |
|
78X/78W |
Полнопроходные |
|
Диапазон размеров |
11/2"-2" (DN32-DN50) |
|
Диапазон давления |
DIN PN40 |
|
Фланцевые соединения |
Фланцевые DIN |
|
77X/77W |
Полнопроходные |
|
Диапазон размеров |
3"-8" (DN80-DN200) |
|
Диапазон давления |
DIN PN16 |
|
Фланцевые соединения |
Фланцевые DIN |
|
28X/28W |
Стандартные и полнопроходные |
|
Диапазон размеров |
1 /4"-11/4" (DN8-DN32) |
|
Диапазон давления |
ANSI класс 2500 |
|
Фланцевые соединения |
Резьбовые, сварные, фланцевые |
|
Серия для эксплуатации в низкотемпературной среде |
|
|
C47C/C47W |
Стандартные и полнопроходные |
|
Диапазон размеров |
1 /4"-8" (DN8-DN200) |
|
Диапазон давления |
ANSI класс 600 |
|
Фланцевые соединения |
Резьбовые, сварные, фланцевые |
|
C73C/C73W |
Полнопроходные |
|
Диапазон размеров |
11/2"-8" (DN40-DN200) |
|
Диапазон давления |
ANSI класс 150 |
|
Фланцевые соединения |
Фланцевые ANSI |
|
C74C/C74W |
Полнопроходные |
|
Диапазон размеров |
11/2"-8" (DN40-DN200) |
|
Диапазон давления |
ANSI класс 300 |
|
Фланцевые соединения |
Фланцевые ANSI |
|
C78C/C78W |
Полнопроходные |
|
Диапазон размеров |
11/2"-2" (DN40-DN50) |
|
Диапазон давления |
DIN PN40 |
|
Фланцевые соединения |
Фланцевые DIN |
|
C77C/C77W |
Полнопроходные |
|
Диапазон размеров |
3"-8" (DN80-DN200) |
|
Диапазон давления |
DIN PN16 |
|
Фланцевые соединения |
Фланцевые DIN |
|
C28C/C28W |
Стандартные и полнопроходные |
|
Диапазон размеров |
1 /4"-11/4" (DN8-DN32) |
|
Диапазон давления |
ANSI класс 2500 |
|
Фланцевые соединения |
Резьбовые, сварные, фланцевые |
Если предполагается, что конструкция будет эксплуатироваться при температуре 260°C (500°F) и выше, при выборе крана с металлическим седлом обратитесь за консультацией в техническую службу Habonim.
Предотвращение взрывов в топках, работающих на топливных смесях, нефти и природном газе
Взрывы в топках происходят в связи с воспламенением скопившихся топливных смесей в полости топки котла.
-
Прекращение подачи топлива, воздуха или энергии воспламенения в топку помогает моментально сбить пламя, после чего топливная смесь вновь накапливается и через какое-то время снова происходит возгорание.
-
Неоднократные безуспешные попытки потушить пламя без проведения очистки топки могут привести к накоплению взрывчатой смеси.
-
Утечка топлива в неработающую топку и воспламенение накопленных смесей от искры или другого источника воспламенения.
Взрывы, в том числе выбивание газов из топки, происходят в связи с тем, что для данных эксплуатационных условий было подобрано оборудование с неподходящей конструкцией, в работе с оборудованием служащими была допущена ошибка или регулирующее устройство не сработало в нужный момент.
Как работает двойное предохранение
Два основных запорных клапана приводятся в действие одним приводом, оснащённым объединяющей их механической системой, которая обеспечивает одновременное их вращение. Стравливающий клапан включается в работу отдельным механизмом.
Механизм работы данной конструкции довольно прост, но при этом он полностью препятствует прохождению потока в топку и обладает высочайшим уровнем надёжности.
Режим функционирования
Для того, чтобы система корректно выполняла свои функции, клапаны главной линии устанавливаются в положение «закрытие при отказе», в то время как стравливающий клапан установлен в положение «открытие при отказе». Во время нормального функционирования оборудования клапаны главной линии открыты, а стравливающий клапан, соответственно, перекрыт; газ подается в топку.
Отключение
При отключении системы изолирующие клапаны закрываются, в то время как стравливающий клапан открывается. Через трубопровод, подсоединённый к стравливающему клапану, избыточное давление, скопившееся в пространстве между двумя изолирующими клапанами, сбрасывается в атмосферу. Любые следы протечек, обнаруженные между изолирующими клапанами, фиксируются датчиком, установленными на линии сброса, который, в свою очередь, отправляет сигнал о неполадке в диспетчерскую.
Преимущества двойного предохранения
-
Сводит к минимуму риск возникновения взрыва в топке.
-
Повышает надёжность системы.
-
Помогает сохранить пространство и уменьшить вес оборудования.
-
Сокращает время монтажа.
-
Упрощает проведение технического обслуживания.
-
Позволяет сократить количество позиций ремонтного набора.
-
Обеспечивает прочность конструкции.
-
Поддерживает герметичность в закрытом состоянии во всех трёх клапанах.
-
Объединяющая клапаны механическая система сокращает количество необходимых приводов на главной линии.
-
Лабиринтная конструкция всех уплотнений корпуса.
-
Разные виды соединений (сварные, резьбовые, фланцевые)
Виды сборок
Система в полной комплектации включает: клапаны, приводы, вспомогательные устройства. Система поставляется в сборе, откалиброванной и испытанной на предприятии-изготовителе.

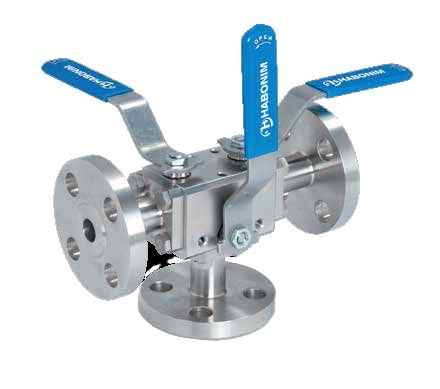

Стандартное исполнение крана двойного предохранения с ручным управлением в основном используется в системах отборов проб и в контрольно-измерительных приборах.
