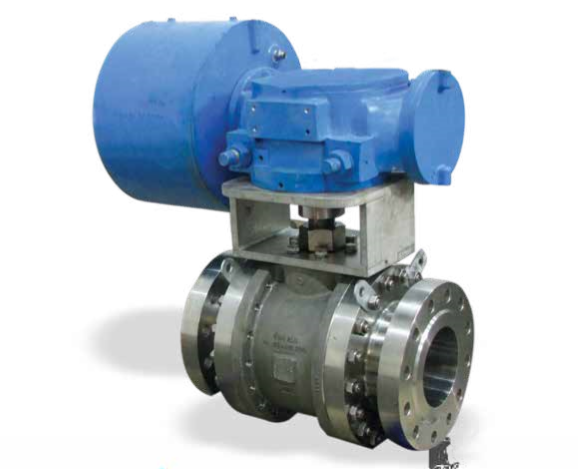

Трёхкомпонентные краны Habonim класс 600 серия 26

В серии 26 представлены экономически эффективные литые краны Habonim. Данная линейка кранов полностью соответствует стандартам ANSI B16.34 и API 6D. Надёжность их конструкции позволяет выдерживать большие нагрузки при тяжёлых эксплуатационных условиях.

В соответствии со стандартом конструкция кранов Habonim серии 26 включает комбинированное седло, состоящее из прочного металлического корпуса с полимерной вставкой, что позволяет кранам функционировать при максимальных перепадах давления, предусмотренных стандартом ANSI B16.34 для класса 600. Краны серии 26 изготавливаются из разных марок литой углеродистой стали, WCB, LCB, LC1, а также из таких материалов, как нержавеющая сталь, никель и сплавов с нестандартными добавками, в связи со спросом на них на мировом рынке. Благодаря всем вышеперечисленным качествам, краны Habonim серии 26 отлично подойдут для эксплуатации на нефте- и газоперерабатывающих производствах.

Краткие технические характеристики

Диапазон размеров 2-8 дюймов (DN50-DN200)
Диапазон давления ANSI класс 600; вакуум от 10 -6 торр до 103 бар (1450 фунтов на кв. дюйм)
Материалы

Нержавеющая сталь A351 CF8M, углеродистая сталь A216 WCB, сплав C22, сплав C276, дуплекс, супердуплекс, 254SMO, инконель 625 и т.д.

Фланцевые соединения Резьбовые, сварные, фланцевые
Привод Рычажный или редукторный привод, пневматический или электрический привод
Сфера применения

Химическая, нефтехимическая, нефте- и газоперерабатывающая, энергетическая, целлюлозно-бумажная и другие отрасли промышленности

Сертификат изготовителя ISO 9001:2015 Система менеджмента качества
Конструкция и испытания кранов ASME B16.34 :2013, API 6D / ISO14313 :2007 Конструкция крана
ISO17292 :2004
ASME B16.25-2017, EN12627:1999 Фланцы для стыковой сварки (приложение 5, 10, 40, 80)
ASME B16.5:2017, EN 1092 -1:1997 Размеры фланцев
ASME B16.10:2017, EN 558:2017 Межфланцевые расстояния
NACE MR-0175:2015/ISO 15156 -1:2015 Материалы для использования в нефтегазодобыче в условиях содержания H2 S
NACE MR0103/ISO 17945:2015

Металлические материалы, устойчивые к сероводородному растрескиванию под напряжением в коррозионной среде нефтеперерабатывающих предприятий

EN 12266-1:2012, API 598:2016 Испытание металлических кранов – гидроиспытания, порядок испытаний и критерии приемки
API 607:2016, ISO 10497:2010 Испытание кранов - Требования к типовым испытаниям на огнестойкость
ISO 15848-1:2015

Краны промышленного исполнения - процедуры измерения, испытания и оценки качества в отношении неконтролируемых выбросов

Сертификация PED 2014/68/EU Module H Директива ЕС на оборудование, работающее под давлением
ATEX 2014/34/EU

Оборудование и системы защиты, предназначенные для эксплуатации в потенциально взрывоопасной среде (дополнительно только для устройств с электроприводом)

IEC 61508-2/3:2010 SIL2/3

Уровень полноты безопасности - Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (дополнительно только для устройств с электроприводом)

Документация EN 10204:2004 2.2/3.1/3.2 Изделия металлические - типы актов приемочного контроля

Корпус
  • Трёхкомпонентная конструкция

  • Литой корпус

  • Полностью соответствует стандартам ASME B16.34 и API 6D

  • Благодаря поворотно-откидной конструкции корпуса техническое обслуживание может проводиться без вывода оборудования из эксплуатации

  • Особо прочная верхняя площадка, соответствующая ISO 5211, для облегчения монтажа привода и прочих принадлежностей

  • Краны из углеродистой стали оксидируют в соответствии со стандартом MIL-DTL-13924, либо, по требованию, наносят на них эпоксидное финишное покрытие.

  • Краны из нержавеющей стали или высоколегированных сплавов поставляются без покрытия

Шар

  • Прочный шар с гладко отполированной поверхностью
  • Реверсивный – в соответствии со стандартом
  • Высокая пропускная способность с минимальным падением давления при полном открытии клапана
  • Для закрытия при высоком давлении используется технология плавающего шара
  • Для выравнивания давления в пазу шпинделя предусмотрено отверстие


Шпиндель
  • Монолитный неразъёмный шпиндель

  • Противовыбросовая конструкция

  • Антистатическая конструкция

  • Противопожарная кромка


Уплотнение шпинделя

  • Соответствует стандарту HermetiX™ ISO 15848-1

  • Благодаря высокой надёжности конструкция может выдержать до 500 тысяч циклов

  • Противоизносный механизм

  • Динамические нагрузки

Седло и уплотнение
  • Седло, состоящие из комбинированных материалов, с гибкой конструкцией

  • Износостойкость

  • С малым крутящим моментом

  • Степень герметичности A

Для более удобной установки краны серии 26 оснащены подъёмными приспособлениями. Максимально допустимая нагрузка указана в таблице, приведённой ниже.
