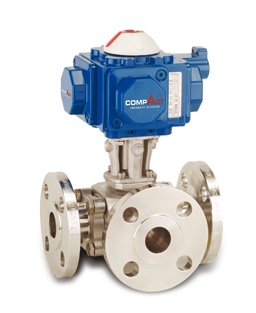

Многопроходные краны нужны в первую очередь для того, чтобы упростить систему, состоящую из труб и клапанов, заменив многочисленные двухходовые краны и средства автоматизации одним многопроходным краном. Многопроходные краны позволяют сократить до минимума количество тупиковых участков трубы, оптимизировать дренирующую функцию, упростить проверку системы и уменьшить размеры корпуса, что облегчает установку и обеспечивает безопасность работы в условиях ограниченного пространства.
Изготовленные с учётом потребностей заказчика конструкции, предназначенные для выполнения сложных задач, сводят к минимуму количество необходимых сварных швов и, соответственно, связанных с ними проблем. Чем меньше сварных швов, которые являются потенциально опасными местами, тем меньше риск возникновения утечек; также это помогает решить проблему, связанную с ограниченным свободным пространством, доступным для установки оборудования.
Многопроходные краны выпускаются для разных схем потока и для разных его направлений, как с ручным, так и с автоматическим регулированием – вариаций огромное множество.
Краткие технические характеристики
|
Диапазон размеров |
3 /4" (1/2" FB) - 4" (DN20 - DN100) |
|
Диапазон давления |
Вакуум от 10-6 торр до 103 бар (1490 фунтов на кв. метр) |
|
Диапазон температур |
От -60 °C до +260 °C (от -76 °F до +500 °F) |
|
Материалы |
Нержавеющая сталь A351 CF8M, углеродистая сталь A216 WCB, сплав C22, сплав C276, дуплекс, супердуплекс, 254SMO, инконель 625, монель 400, титан и т. п. |
|
Фланцевые соединения |
Резьбовые, сварные, фланцевые |
|
Привод |
Рычажный или редукторный привод, пневматический или электрический привод |
|
Сфера применения |
Химическая, нефтехимическая, нефте- и газоперерабатывающая, энергетическая и другие отрасли промышленности |
|
Сертификат изготовителя |
ISO 9001:2015 |
Системы менеджмента качества |
|
Конструкция и испытания кранов |
ASME B16.34 :2013 |
Конструкция крана |
|
API 6D / ISO14313 :2007 |
||
|
ISO17292 :2004 |
||
|
ANSI B1.20.1:2013 |
NPT - Стандартная трубная коническая резьба (США) |
|
|
EN 10226-1:2004, ISO 7-1:2007, JIS B0203:1999 |
BSPT - Стандартная трубная коническая резьба (Великобритания) |
|
|
DIN3852:2014 |
BSPP - Стандартная трубная цилиндрическая резьба (Великобритания) |
|
|
ANSI B16.11:2016, EN 12760:2016 |
Приварные фланцы с впадиной под сварку |
|
|
ASME B16.25-2017, EN12627:1999 |
Фланцы для стыковой сварки (приложение 5, 10, 40, 80) |
|
|
ASME B16.5:2017, EN 1092 -1:1997 |
Размеры фланцев |
|
|
ANSI B16.10, EN 558 |
Межфланцевые расстояния |
|
|
NACE MR-0175:2015/ISO 15156 -1:2015 |
Материалы для использования в нефтегазодобыче в условиях содержания H2S |
|
|
NACE MR0103/ISO 17945:2015 |
Металлические материалы, устойчивые к сероводородному растрескиванию под напряжением в коррозионной среде нефтеперерабатывающих предприятий |
|
|
EN 12266-1:2012, API 598:2016 |
Испытание металлических кранов – гидроиспытания, порядок испытаний и критерии приемки |
|
|
ISO 15848-1:2015 |
Краны промышленного исполнения - процедуры измерения, испытания и оценки качества в отношении неконтролируемых выбросов |
|
|
Сертификация |
PED 2014/68/EU Module H |
Директива ЕС на оборудование, работающее под давлением |
|
ATEX 2014/34/EU |
Оборудование и системы защиты, предназначенные для эксплуатации в потенциально взрывоопасной среде (дополнительно только для устройств с электроприводом) |
|
|
IEC 61508-2/3:2010 SIL2/3 |
Уровень полноты безопасности - Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (дополнительно только для устройств с электроприводом) |
|
|
Документация |
EN 10204:2004 2.2/3.1/3.2 |
Изделия металлические - типы актов приемочного контроля |
