Перепускные краны
Описание
Стандарты соответствия
Конструкция клапанов
Конструктивные особенности
Конструктивные особенности 2
Конструктивные особенности 3

Перепускные краны в первую очередь используются для того, чтобы разделять или совмещать потоки, а также переключать рабочие среды разных элементов технологического оборудования, например, насосов, фильтров или целых трубопроводных систем.

Перепускные краны обеспечивают высокий расход даже в самых тяжёлых эксплуатационных условиях, в том числе в условиях вакуума. Они справляются даже с вязкими средами, при этом регулярное проведение операции очистки противотоком не требуется. Перепускные краны изготавливаются с шарами разной конструкции, что обеспечивает их способность справляться с потоками, характеристики которых различаются в широком диапазоне. Благодаря этой их особенности они помогают сократить количество необходимых кранов в системе, что в свою очередь снижает её стоимость и упрощает процесс регулирования. Поскольку межфланцевое расстояние перепускных кранов совпадает с аналогичным параметром стандартных двухходовых кранов, не составит труда произвести замену одной конструкции на другую.

Краткие технические характеристики

Серия D47/S47

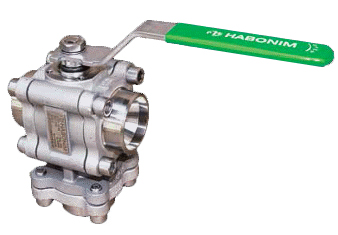

Трёхкомпонентный перепускной кран с входом, расположенным снизу или сбоку (стандартный и полнопроходный)

Диапазон размеров

1/2"- 2" (DN15 - DN50)

Диапазон давления

ANSI класс 600 | вакуум от 10-6" торр до 103 бар (1500 фунтов на кв. дюйм)

Диапазон размеров

21/2"";-6" (DN65 - DN150)

Диапазон давления

ANSI класс 300 | вакуум от 10-6 торр до 50 бар (725 фунтов на кв. дюйм)

Фланцевые соединения

Резьбовые, сварные, фланцевые

Серия D31/D32/S31/S32

Перепускной кран с входом, расположенным снизу или сбоку (стандартный)

Диапазон размеров

1/2"";- 8" (DN15 - DN200)

Диапазон давления

ANSI класс 150/300 | вакуум от 10-6 торр до 20 бар/50 бар (290 фунтов на кв. дюйм / 725 фунтов на кв. дюйм)

Фланцевые соединения

Фланцевые

Диапазон температур

от -60 °C до +230 °C (от -76 °F до +446 °F)

Материалы

Нержавеющая сталь A351 CF8M/CF3M,A479 316/316L, сплав C22, сплав C276 и т.п.

Привод

Рычажный или редукторный привод, пневматический или электрический привод

Сфера применения

Химическая, нефтехимическая, нефте- и газоперерабатывающая, энергетическая, фармацевтическая и пищевая отрасли промышленности.

Сертификат изготовителя

ISO 9001-2015

Системы менеджмента качества

Конструкция и испытания кранов

ASME B16".34 :2013

Конструкция крана

API 6D / ISO14313 :2007


ISO17292" :2004


ANSI B1.20.1:2013

NPT - Стандартная трубная коническая резьба (США)

EN 10226-1:2004, ISO 7-1:2007,

JIS B0203:1999

BSPT - Стандартная трубная коническая резьба (Великобритания)

DIN3852":2014

BSPP - Стандартная трубная цилиндрическая резьба (Великобритания)

ANSI B16.11:2016, EN 12760:2016

Приварные фланцы с впадиной под сварку

ASME B16.25-2017, EN12627:1999

Фланцы для стыковой сварки (приложение 5, 10, 40, 80)

ASME B16.5:2017, EN 1092" -1:1997

Размеры фланцев

ASME B16.10:2017, EN 558:2017

Межфланцевые расстояния

NACE MR-0175:2015 /ISO 15156 -1:2015

Материалы для использования в нефтегазодобыче в условиях содержания H2S

NACE MR0103/ISO 17945:2015

Металлические материалы, устойчивые к сероводородному растрескиванию под напряжением в коррозионной среде нефтеперерабатывающих предприятий

EN 12266-1, API 598

Испытание металлических кранов – гидроиспытания, порядок испытаний и критерии приемки

API 607:2016, ISO 10497:2010

Испытание кранов - Требования к типовым испытаниям на огнестойкость

ISO 15848-1:2015

Краны промышленного исполнения - процедуры измерения, испытания и оценки качества в отношении неконтролируемых выбросов

Сертификация

PED 2014/68/EU Module H

Директива ЕС на оборудование, работающее под давлением

ATEX 2014/34/EU

Оборудование и системы защиты, предназначенные для эксплуатации в потенциально взрывоопасной среде (дополнительно только для устройств с электроприводом)

IEC 61508-2"/3:2010 SIL2/3

Уровень полноты безопасности - Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (дополнительно только для устройств с электроприводом)

Документация

EN 10204:2004 2".2/3.1/3.2

Изделия металлические - типы актов приемочного контроля


HermetiX™ stem seal С уплотнением шпинделя HermetiX™
Durable polymer thrust seal Упорное уплотнение из прочного полимера
Seat-seal one pcs design Монолитное уплотнение седла
various ball confgurations to support different flow conditions Различные по конструкции шары для обеспечения режимов потоков с разными характеристиками
Durable polymer anti-abrasion ring Противоизносное кольцо из прочного полимера

Корпус

  • Трёхкомпонентная конструкция
  • Кованый или литой корпус
  • Полное соответствие стандарту ASME B16".34 (толщина стенки)
  • Благодаря поворотно-откидной конструкции корпуса техническое обслуживание может осуществляться без вывода оборудования из эксплуатации
  • Широкий выбор фланцевых соединений для полнопроходных или стандартных кранов
  • Верхняя площадка ISO 5211 для облегчения монтажа привода и вспомогательных устройств


Шар


  • Разные конструкции
  • Прочный шар с гладко отполированной поверхностью
  • Высокая пропускная способность с минимальным падением давления при полном открытии клапана
  • Для закрытия при высоком давлении используется технология плавающего шара

Шпиндель

  • Монолитный неразъёмный шпиндель
  • Противовыбросовая конструкция
  • Антистатическая конструкция


Уплотнение шпинделя


  • Соответствует стандарту HermetiX™ ISO 15848-1
  • Благодаря высокой надёжности конструкция может выдержать до 500 тысяч циклов
  • Противоизносный механизм
  • Динамические нагрузки


Седло и уплотнение


  • Седло и уплотнение
  • Монолитная конструкция
  • С малым крутящим моментом
  • Степень герметичности A
