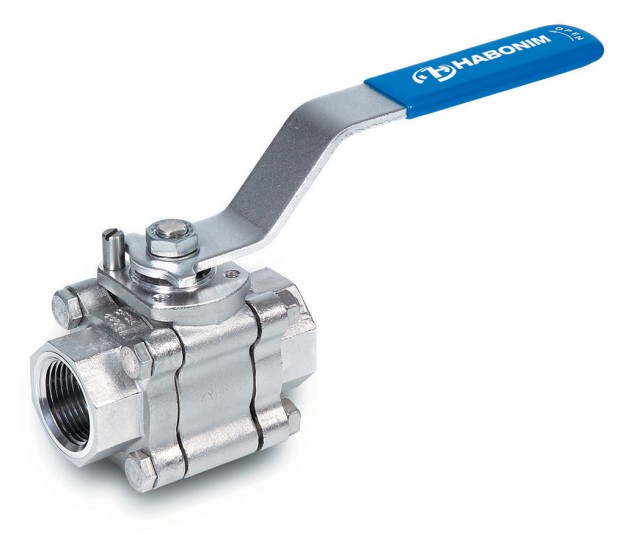

Трёхкомпонентные краны Habonim класс 600 серия 26

В серии 26 представлены экономически эффективные литые краны Habonim. Данная линейка кранов полностью соответствует стандартам ANSI B16.34 и API 6D. Надёжность их конструкции позволяет выдерживать большие нагрузки при тяжёлых эксплуатационных условиях.

В соответствии со стандартом конструкция кранов Habonim серии 26 включает комбинированное седло, состоящее из прочного металлического корпуса с полимерной вставкой, что позволяет кранам функционировать при максимальных перепадах давления, предусмотренных стандартом ANSI B16.34 для класса 600. Краны серии 26 изготавливаются из разных марок литой углеродистой стали, WCB, LCB, LC1, а также из таких материалов, как нержавеющая сталь, никель и сплавов с нестандартными добавками, в связи со спросом на них на мировом рынке. Благодаря всем вышеперечисленным качествам, краны Habonim серии 26 отлично подойдут для эксплуатации на нефте- и газоперерабатывающих производствах.

Краткие технические характеристики

Диапазон размеров 2-8 дюймов (DN50-DN200)
Диапазон давления ANSI класс 600; вакуум от 10-6 торр до 103 бар (1450 фунтов на кв. дюйм)
Материалы Нержавеющая сталь A351 CF8M, углеродистая сталь A216 WCB, сплав C22, сплав C276, дуплекс, супердуплекс, 254SMO, инконель 625 и т.д.
Фланцевые соединения Резьбовые, сварные, фланцевые
Привод Рычажный или редукторный привод, пневматический или электрический привод
Сфера применения Химическая, нефтехимическая, нефте- и газоперерабатывающая, энергетическая, целлюлозно-бумажная и другие отрасли промышленности

Сертификат изготовителя

ISO 9001:2015

Система менеджмента качества

Конструкция и испытания кранов

ASME B16.34 :2013, API 6D / ISO14313 :2007

Конструкция крана

ISO17292 :2004

ASME B16.25-2017, EN12627:1999

Фланцы для стыковой сварки (приложение 5, 10, 40, 80)

ASME B16.5:2017, EN 1092 -1:1997

Размеры фланцев

ASME B16.10:2017, EN 558:2017

Межфланцевые расстояния

NACE MR-0175:2015/ISO 15156 -1:2015

Материалы для использования в нефтегазодобыче в условиях содержания H2S

NACE MR0103/ISO 17945:2015

Металлические материалы, устойчивые к сероводородному растрескиванию под напряжением в коррозионной среде нефтеперерабатывающих предприятий

EN 12266-1:2012, API 598:2016

Испытание металлических кранов – гидроиспытания, порядок испытаний и критерии приемки

API 607:2016, ISO 10497:2010

Испытание кранов - Требования к типовым испытаниям на огнестойкость

ISO 15848-1:2015

Краны промышленного исполнения - процедуры измерения, испытания и оценки качества в отношении неконтролируемых выбросов

Сертификация

PED 2014/68/EU Module H

Директива ЕС на оборудование, работающее под давлением

ATEX 2014/34/EU

Оборудование и системы защиты, предназначенные для эксплуатации в потенциально взрывоопасной среде (дополнительно только для устройств с электроприводом)

IEC 61508-2/3:2010 SIL2/3

Уровень полноты безопасности - Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью (дополнительно только для устройств с электроприводом)

Документация

EN 10204:2004 2.2/3.1/3.2

Изделия металлические - типы актов приемочного контроля



HermetiX™


Стандартные краны Habonim с уплотнением шпинделя HermetiX™ с большим успехом прошли строгие испытания на соответствие стандарту ISO 15848-1. На сайте Habonim представлены сертификаты на весь стандартный ассортимент продукции, выданные независимыми организациями. Уплотнение шпинделя HermetiX™ получило своё название в связи с Х-образной формой конструкции. Гибкая Х-образная форма создаёт динамическое уплотнение, которое позволяет уплотнению шпинделя HermetiX™ подстраиваться под возрастающее давление. В случае повышения давления или боковых нагрузок уплотнение шпинделя подстраивается под возникшие изменения, чтобы предотвратить неконтролируемые выбросы, благодаря чему конструкция HermetiX™ выполняет свои функции лучше, чем традиционные плоские уплотнения шпинделя, доступные сегодня на рынке.

В конструкцию уплотнения шпинделя HermetiX™ также включен жёсткий упорный подшипник (CF PEEK в стандартной комплектации), установленный между шпинделем и корпусом крана, а также противоизносное кольцо (CF PEEK в стандартной комплектации), установленное между мягким уплотнением шпинделя HermetiX™ и копиром из нержавеющей стали. Оба эти элемента сводят к минимуму износ и потерю предварительной нагрузки, чем способствуют сохранению элементов шпинделя в их первоначальном состоянии и продлевают их срок службы более чем до 500 000 циклов.

Stem seal

Уплотнение шпинделя

Seals

Уплотнения

Seats

Сёдла

Ends

Фланцы

Ball

Шар

Body

Корпус

Stem

Шпиндель

Конструктивные особенности


Корпус


  • Трёхкомпонентная конструкция

  • Кованый или литой корпус

  • Полное соответствие стандартам ASME B16.34 (толщина стенки) и API 6D

  • Благодаря поворотно-откидной конструкции корпуса техническое обслуживание может проводиться без вывода оборудования из эксплуатации

  • Широкий выбор фланцевых соединений для полнопроходных или стандартных кранов

  • Особо прочная верхняя площадка, соответствующая ISO 5211, для облегчения монтажа привода и прочих принадлежностей

  • Краны из углеродистой стали оксидируют в соответствии со стандартом MIL-DTL-13924, либо, по требованию, наносят на них эпоксидное финишное покрытие.

  • Краны из нержавеющей стали или высоколегированных сплавов поставляются без покрытия

  • }8Паровая рубашка поставляется по дополнительному заказу


Шар


  • Прочный шар с гладко отполированной поверхностью

  • Реверсивный – в соответствии со стандартом

  • Высокая пропускная способность с минимальным падением давления при полном открытии крана

  • Для закрытия при высоком давлении используется технология плавающего шара

  • Для выравнивания давления в пазу шпинделя предусмотрено отверстие

Шпиндель


  • Монолитный неразъёмный шпиндель

  • Противовыбросовая конструкция

  • Антистатическая конструкция

  • Противопожарная кромка


Уплотнение шпинделя


  • Соответствует стандарту HermetiX™ ISO 15848-1

  • Благодаря высокой надёжности конструкция может выдержать до 500 тысяч циклов

  • Противоизносный механизм

  • Динамические нагрузки


Сёдла и уплотнения


  • Гибкая конструкция седла

  • Износостойкость

  • С малым крутящим моментом

  • Степень герметичности A

  • Саморазгрузочное седло (SRS) – поставляется по дополнительному заказу


Рукоятка


  • Жёсткая рукоятка с указателем направления потока

  • Дополнительные запирающие устройства

Безграфитовое огнестойкое уплотнение шпинделя HermetiX™


Непрерывное развитие технологий HermetiX™ привело к разработке революционной конструкции безграфитового огнестойкого уплотнения шпинделя Habonim. Полимерное уплотнение шпинделя и уникальный узел затвора удерживают шпиндель в первоначальном положении (с сохранением предварительной нагрузки) даже после воздействия открытого огня. Уплотнение шпинделя HermetiX™ подходит для использования на опасных производствах, например, химических и нефтехимических, нефте- и газоперерабатывающих предприятиях, где они способствуют улучшению эксплуатационных качеств уплотнений шпинделей кранов, увеличивая срок их службы до 500 000 циклов, в сравнении с традиционными пористыми огнестойкими графитовыми уплотнениями шпинделя.

Огнестойкие краны HermetiX™ с уникальными безграфитовыми уплотнениями шпинделя позволяют исключить риск разрушения графита даже после долгого периода эксплуатации и износа шпинделя, что в свою очередь защищает технологические материалы и воздух от попадания загрязнений.

TF316 slide bearing

Подшипник скольжения TF316

HermetiX™ stem seal

Уплотнение шпинделя HermetiX™

Durable polymer thrust seal

Износостойкое полимерное упорное уплотнение

Tongue & groove design

Лабиринтная конструкция

One size up short bolts minimizes thermal expansion

Винты увеличенного диаметра и уменьшенной длины снижают степень теплового расширения

Encapsulated graphite body seal

Герметичное графитовое уплотнение корпуса

Durable polymer anti-abrasion ring

Противоизносное кольцо из прочного полимера

Уникальные конструктивные особенности

  • Количество неконтролируемых выбросов не превышает количество, заявленное в стандарте ISO 15848-1

  • Сертификат пожаробезопасности в соответствии с API 607 и ISO 10497

  • Патент на промышленный образец Habonim № D598,988

  • Конструкция рассчитана на 500 000 рабочих циклов без проведения ремонтных работ

  • Не загрязняет среду частицами графита

  • Обеспечивает непрерывное движение потока

  • Повышает уровень безопасности на месте эксплуатации

Безграфитовый огнестойкий кран HermetiX™


Высококачественная линейка продукции изготовлена на основе огнестойких технологий HermetiX™.

Уникальная огнестойкая конструкция крана включает безграфитовое уплотнение шпинделя HermetiX™, состоящее из упорного подшипника и противоизносного кольца, изготовленных из материала Virgin PEEK, а также уплотнение шпинделя HermetiX™, изготовленное из материала TFM. Оба материала, Virgin PEEK и TFM, соответствуют стандартам FDA. Двойное уплотнение корпуса состоит из внутреннего уплотнения корпуса HermetiX™ из PTFE, которое находится в непосредственном контакте со средой, и внешнего огнестойкого графитового уплотнения. Совокупность данных элементов эффективно изолирует вторичное графитовое уплотнение в сухой полости, ограждая его от контакта со средой, тем самым не допуская попадания в неё графита.

HermetiX™ stem seal

Уплотнение шпинделя HermetiX™

Secondary graphite seal

Вторичное графитовое уплотнение

Primary PTFE seal

Главное уплотнение из PTFE

FDA approved seat material

Материал седла соответствует стандартам FDA

Tongue & Groove design

Лабиринтная конструкция

FDA approved Virgin PEEK anti-abrasion ring

Противоизносное кольцо из Virgin PEEK, одобренное FDA

FDA approved Virgin PEEK thrust seal

Упорное уплотнение из Virgin PEEK, одобренное FDA


Уникальные конструктивные особенности


  • Не загрязняет среду частицами графита

  • Полимерные материалы, одобренные FDA

  • Изделие не содержит компонентов животного происхождения

  • Обеспечивает непрерывное движение потока

  • Количество неконтролируемых выбросов не превышает количество, заявленное в стандарте ISO 15848-1

  • Сертификат пожаробезопасности в соответствии с API 607 и ISO 10497

  • Очистка, сборка и упаковка в соответствии с требованиями для биофармацевтической отрасли и нормами Американского нефтяного института

  • Конструкция рассчитана на 500 000 рабочих циклов без проведения ремонтных работ

  • Повышает уровень безопасности на месте эксплуатации

  • Саморазгрузочные седла (SRS) – поставляются по дополнительному заказу

  • Патент Habonim № D598,988
